Nennspannung:Uo/U 350/0V
Prüfspannung:2000V
Isolationswiderstand bei +20° C:(+20°C):≧20MΩx km

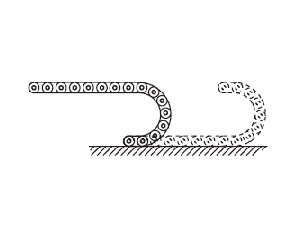

Biegeradius:
Bewegt:5 x Kabeldurchmesser Ø
Unbewegt:10 x Kabeldurchmesser Ø
Temperaturbereich:
Unbewegt:-5°C (bis) 70°C
Bewegt:-30°C (bis) 80°C
Strahlenbeständigkeit:≤80×10cJ/kg
Flammwidrigkeit gemäß:IEC 60332-1
01 / 0,14 / DIN 47100 from green +0,5 / wh, bn
02 / 0,14 / DIN 47100 from green+0,5 / wh, bn
03 / 0,14 / gn/ye, gy/pk, rd/bu+ 0,5 / wh, bu
04 / 0,14 / bn/gn, ye/vt, gy/pk,rt/bu+0,5 / wh,bu, whgn, bngn
05 / 0,25 / rd/bk, bn/gn, gy/pk,bu/vt +0,5 / wh,bn
● blanke Cu-Litze, feinstdrähtig
● Litzenaufbau nach VDE 0295,Klasse 6 bzw. IEC 60228 cl. 6
● Adern PUR
● schwarze Adern mit fortlfd. weiße Ziffernaufdruck
● Schutzleiter grüngelb
(ab 3-adrig) in der Außenlage
● Adern mit optimalen
Schlaglängen in Lagen verseilt
● Vliesbandierung
● Außenmantel Spezial-PUR,kälteflexibel, halogenfrei,ölbeständig
● Mantelfarbe grau, RAL 7001
| Art.-Nr. | Querschnitt qmm |
Außendurch-messer ca. mm |
Cu-Inhal ~kg/km |
Gewicht ca. kg/km |
|---|---|---|---|---|
| 315201 | (3x(2x0,14)+2x(0,5)) | 8,3 | 78,0 | 103 |
| 315202 | (3x(2x0,14)+2x0,5) | 8,0 | 72,0 | 102 |
| 315203 | (3x(2x0,14)+2x0,5) | 8,4 | 72,0 | 105 |
| 315204 | 4x2x0,14+2x0,5 | 8,4 | 73,0 | 105 |
| 315205 | 4x2x0,25+2x0,5 | 8,6 | 77,0 | 125 |
