Nennspannung:Uo/U 300/500V
Prüfspannung:3000V
Isolationswiderstand bei +20° C:(+20°C):≧20MΩx km

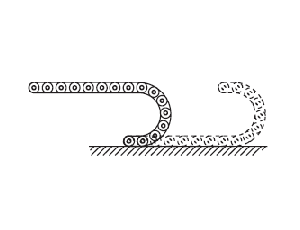

Biegeradius:
Bewegt:7.5 x Kabeldurchmesser Ø
Unbewegt:7.5 x Kabeldurchmesser Ø
Temperaturbereich:
Unbewegt:-30°C (bis) 80°C
Bewegt:-40°C (bis) 80°C
Strahlenbeständigkeit:≤80×10cJ/kg
Flammwidrigkeit gemäß:IEC 60332-1

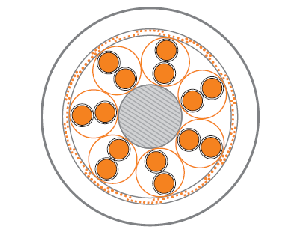

● Cu-Litze blank, fein- bzw. feinstdrähtig nach
DIN VDE 0295 Kl. 5 bzw. 6, BS 6360 cl. 5
bzw. 6, IEC 60228 cl. 5 bzw. 6, bis 0,34 mm²
Kl. 5, ab 0,5 mm² Kl. 6
● Spezial Aderisolation, TPE
● Aderkennzeichnung
bis 0,34 mm² nach DIN 47100
ab 0,5 mm² schwarze Adern mit
fortlaufendem weißem Zifferndruck nach
DIN VDE 0293
● Schutzleiter grün-gelb in der Außenlage, ab
3 Adern
● Adern mit optimalen Schlaglängen verseilt
● Spezial-Trennfolie, überlappt
● bei C-Type, Abschirmung aus Cu-Umlegung,
Bedeckung ca. 85-95%
● Außenmantel aus spezial Polyurethan
● Mantelfarbe schwarz (RAL 9005)
● mit Metermarkierung, Umstellung in 2009
Diese speziell für Torsion- und Biegebeanspruchung entwickelte Leitung wird in der Roboter- bzw. Handhabungstechnik als Steuer- und Signalleitung eingesetzt.
Eigenschaften
● hohe Flexibilität bei Kälte
● abriebfest, kerbzäh
● auf Torsion beanspruchbar ±360 Grad/Mete
● beständig gegen Mikroben und Verrottung
Sauerstoff und Ozon
Vibration
UV-Strahlen
Lösungsmittel
Säuren und Laugen Hydraulikflüssigkeiten
| Art.-Nr. | Querschnitt qmm |
Außendurch-messer ca. mm |
Cu-Inhal ~kg/km |
Gewicht ca. kg/km |
|---|---|---|---|---|
| 342001 | 10G0,14 | 7,8 | 34,2 | 62,0 |
| 342002 | 12G0,14 | 7,8 | 42,1 | 95,0 |
| 342003 | 18G0,14 | 9,7 | 54,5 | 120,0 |
| 342004 | 25G0,14 | 10,9 | 69,0 | 158,0 |
| 342005 | 12G0,25 | 8,3 | 59,5 | 126,0 |
| 342006 | 18G0,25 | 10,1 | 80,0 | 164,0 |
| 342007 | 25G0,25 | 11,1 | 103,0 | 215,0 |
| 342008 | 12G0,34 | 8,8 | 78,0 | 160,0 |
| 342009 | 18G0,34 | 10,8 | 101,0 | 210,0 |
| 342010 | 25G0,34 | 12,1 | 158,0 | 305,0 |
| 342011 | 12G0,5 | 11,2 | 117,0 | 175,0 |
| 342012 | 18G0,5 | 13,6 | 160,0 | 231,0 |
| 342013 | 25G0,5 | 14,8 | 255,0 | 347,0 |
| 342014 | 12G0,75 | 11,8 | 155,0 | 220,0 |
| 342015 | 18G0,75 | 15,0 | 210,0 | 305,0 |
| 342016 | 25G0,75 | 16,6 | 275,0 | 415,0 |
| 342017 | 12G1 | 13,0 | 190,0 | 265,0 |
| 342018 | 18G1 | 16,1 | 245,0 | 390,0 |
| 342019 | 25G1 | 18,0 | 345,0 | 540,0 |
| 342020 | 12G1,5 | 16,2 | 260,0 | 345,0 |
| 342021 | 18G1,5 | 20,3 | 370,0 | 485,0 |
| 342022 | 25G1,5 | 22,5 | 498,0 | 710,0 |
