HITHERM 145 M-C

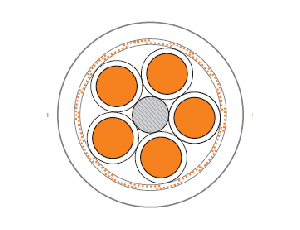

  • Strukturdiagramm
  • Nutzungsstatus
  • Zertifizierung
  • Parameter
  • Aufbau
  • Anwendung

Nennspannung:Uo/U 600/1000V

Prüfspannung:3500V

      Bewegt:4 x Kabeldurchmesser Ø

      Unbewegt:12 x Kabeldurchmesser Ø

Temperaturbereich:

      Unbewegt:-35°C (bis) 120°C

      Bewegt:-55°C (bis) 145°C

Strahlenbeständigkeit:≤80×4cJ/kg

Flammwidrigkeit gemäß:IEC 60332-1

●Cu-Litze verzinnt, feindrähtig nach DIN VDE 0295 Kl.5 / IEC 60228 cl.5

●Aderisolation: vernetztes Polyolefin-Copolymer

●Aderkennzeichnung nach DIN VDE 0293-308

- bis 5 Adern farbig

- ab 6 Adern schwarz mit fortlaufendem

   weißem Ziffernaufdruck

●Schutzleiter GN-GE, ab 3 Adern

●1-adrige Ausführung Aderfarbe SW bzw. GN-GE

●Adern mit optimalen Schlaglängen in Lagen verseilt

●Vliesbewicklung

●Außenmantel: vernetztes

●Polyolefin-Copolymer

●Mantelfarbe: schwarz

●mit Metermarkierung


Diese vernetzten und temperaturbeständigen Anschluss- und Steuerleitungen mit verbessertem Verhalten im Brandfall werden für den Anschluss von Leuchten, Wärmegeräten, elektrischen Maschinen, Schaltanlagen und Verteilern eingesetzt. Durch die hervorragende Temperaturbeständigkeit resultiert zugleich eine sehr lange Lebensdauer. Diese Leitungen verfügen über eine gute Witterungsbeständigkeit, wie Temperatur-, Feuchtigkeits-, Ozon- und UV-Beständigkeit und werden vorwiegend für Verkehrssysteme oder auch im Außenbereich eingesetzt. Im Brandfall bei der Verbrennung von diesen halogenfreien Leitungen entsteht nur geringe Rauchentwicklung, entstehen keine korrosiven Gase und durch die geringe Brandlast ist die Gefahr durch toxische Brandgase wesentlich geringer. Brandfolgeschäden an Steuer- und Überwachungssystemen und der Beton- und Stahlstruktur von Gebäuden und Anlagen werden somit reduziert. Durch die hohe Temperaturbelastung kann unter Umständen der Leiterquerschnitt reduziert und dadurch an Platzbedarf und Gewicht eingespart werden.
CE = Das Produkt ist konform zur Niederspannungsrichtlinie 2014/35/EU.

  • Material Liste
Art.-Nr. Querschnitt
qmm
Außendurch-messer
ca. mm
Cu-Inhal
~kg/km
Gewicht
ca. kg/km
620001 2x0.25 5.0 16.0 36.0
620002 3x0.25 5.5 21.0 44.0
620003 5x0.25 6.4 29.0 68.0
620004 7x0.25 7.5 37.0 95.0
620005 1x0.5 3.7 15.0 24.0
620006 2x0.5 6.0 29.0 55.0
620007 3x0.5 6.3 38.0 64.0
620008 4x0.5 6.9 45.0 78.0
620009 5x0.5 7.7 51.0 95.0
620010 6x0.5 8.1 66.0 106.0
620011 7x0.5 8.7 68.0 122.0
620012 8x0.5 9.4 80.0 138.0
620013 10x0.5 10.4 93.0 161.0
620014 12x0.5 10.4 107.0 170.0
620015 14x0.5 11.0 122.0 193.0
620016 16x0.5 11.7 129.0 216.0
620017 19x0.5 12.8 158.0 253.0
620018 21x0.5 13.5 167.0 281.0
620019 1x0.75 4.0 18.0 29.0
620020 2x0.75 6.7 38.0 71.0
620021 3x0.75 7.1 50.0 82.0
620022 4x0.75 7.7 58.0 100.0
620023 5x0.75 8.5 70.0 117.0
620024 6x0.75 9.1 85.0 135.0
620025 7x0.75 9.9 90.0 158.0
620026 8x0.75 10.6 110.0 178.0
620027 10x0.75 11.7 140.0 207.0
620028 12x0.75 11.7 148.0 220.0
620029 14x0.75 12.4 167.0 250.0
620030 16x0.75 13.2 183.0 282.0
620031 19x0.75 14.5 212.0 335.0
620032 21x0.75 15.3 230.0 370.0
620033 1x1.0 4.3 1.7 63.0
620034 2x1.0 7.2 31.0 78.0
620035 3x1.0 7.7 56.0 92.0
620036 4x1.0 8.3 66.0 112.0
620037 5x1.0 9.0 95.0 134.0
620038 6x1.0 10.0 105.0 164.0
620039 7x1.0 10.9 109.0 192.0
620040 8x1.0 11.6 130.0 219.0
620041 1.0Ox1.0 12.8 138.0 254.0
620042 1.02x1.0 12.8 164.0 270.0
620043 1.04x1.0 13.5 198.0 308.0
620044 1.06x1.0 14.3 203.0 350.0
620045 1.09x1.0 16.2 235.0 447.0
620046 21.Ox1.0 17.0 257.0 492.0
620047 1x1.5 4.8 22.0 42.0
620048 2x1.5 8.4 58.0 105.0
620049 3x1.5 8.9 71.0 121.0
620050 4x1.5 9.9 86.0 156.0
