Nennspannung:Uo/U 600/1000V
Prüfspannung:4000V
Isolationswiderstand bei +20° C:(+20°C):≧20MΩx km
Biegeradius:
Bewegt:10 x Kabeldurchmesser Ø
Unbewegt:7.5 x Kabeldurchmesser Ø
Temperaturbereich:
Unbewegt:-30°C (bis) 80°C
Bewegt:-50°C (bis) 90°C
Strahlenbeständigkeit:≤80×10cJ/kg
Flammwidrigkeit gemäß:IEC 60332-1

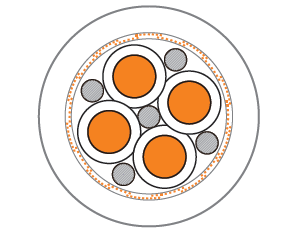

● blanke Cu-Litze, feinstdrähtig
● Litzenaufbau nach VDE 0295, Klasse 6 bzw. IEC 60228 cl. 6
● Adern TPE-isoliert
● schwarze Adern mit fortlfd. weiße Ziffernaufdruck
● Schutzleiter grüngelb
(ab 3-adrig) in der Außenlage
● Adern mit optimalen Schlaglängen in Lagen verseilt
● Vliesbandierung
● Außenmantel Spezial-PUR,kälteflexibel, halogenfrei,ölbeständig
● Mantelfarbe grau, RAL 7001
Diese Leitung erfüllt höchste Ansprüche im Schleppkettenbereich, sowie bei Verwendung als Steuerleitung an beweglichen Maschinenteilen mit extrem hohen Biegebeanspruchungen. Der schnittfeste und adhäsionsarme PUR-Außenmantel und die TPE-Aderisolation gewährleisten hohe Standzeiten.
Der PUR-Mantel garantiert eine sehr hohe Widerstandsfähigkeit gegen mechanische Einflüsse, hohe Abriebfestigkeit und eine sehr gute Ölbeständigkeit.
| Art.-Nr. | Querschnitt qmm |
Außendurch-messer ca. mm |
Cu-Inhal ~kg/km |
Gewicht ca. kg/km |
|---|---|---|---|---|
| 303001 | 2x0.5 Oz | 6.2 | 9.6 | 37 |
| 303002 | 3G0.5 | 6.5 | 14.4 | 45 |
| 303003 | 4G0.5 | 7.1 | 19.2 | 56 |
| 303004 | 5G0.5 | 7.4 | 24.0 | 66 |
| 303005 | 7G0.5 | 8.5 | 33.6 | 88 |
| 303006 | 12G0.5 | 10.6 | 57.6 | 134 |
| 303007 | 18G0.5 | 12.5 | 86.4 | 197 |
| 303008 | 20G0.5 | 13.0 | 96.0 | 256 |
| 303009 | 25G0.5 | 15.3 | 120.0 | 279 |
| 303010 | 27G0.5 | 15.5 | 129.6 | 287 |
| 303011 | 30G0.5 | 15.7 | 144.0 | 312 |
| 303012 | 36G0.5 | 17.0 | 172.8 | 372 |
| 303013 | 2x0.75 OZ | 6.7 | 14.4 | 45 |
| 303014 | 3G0.75 | 7.0 | 21.6 | 56 |
| 303015 | 4G0.75 | 7.8 | 28.8 | 68 |
| 303016 | 5G0.75 | 8.1 | 36.0 | 84 |
| 303017 | 7G0.75 | 9.5 | 50.4 | 117 |
| 303018 | 12G0.75 | 12.0 | 86.4 | 183 |
| 303019 | 18G0.75 | 14.1 | 129.6 | 268 |
| 303020 | 20G0.75 | 14.7 | 144.0 | 295 |
| 303021 | 25G0.75 | 17.0 | 180.0 | 371 |
| 303022 | 30G0.75 | 17.5 | 216.0 | 417 |
| 303023 | 36G0.75 | 18.9 | 259.2 | 498 |
| 303024 | 2x1.0 OZ | 7.1 | 19.2 | 53 |
| 303025 | 3G1.0 | 7.4 | 28.8 | 68 |
| 303026 | 4G1.0 | 8.2 | 38.4 | 86 |
| 303027 | 5G1.0 | 8.6 | 48.0 | 102 |
| 303028 | 7G1.0 | 10.2 | 67.2 | 143 |
| 303029 | 12G1.0 | 12.8 | 115.2 | 225 |
| 303030 | 18G1.0 | 15.1 | 172.8 | 331 |
| 303031 | 20G1.0 | 15.8 | 192.0 | 365 |
| 303032 | 25G1.0 | 18.2 | 240.0 | 458 |
| 303033 | 27G1.0 | 18.4 | 259.2 | 475 |
| 303034 | 30G1.0 | 19.0 | 288.0 | 526 |
| 303035 | 36G1.0 | 20.3 | 345.6 | 621 |
| 303036 | 2x1.5 Oz | 7.9 | 28.8 | 69 |
| 303037 | 3G1.5 | 8.3 | 43.2 | 90 |
| 303038 | 4G1.5 | 9.4 | 59.6 | 125 |
| 303039 | 5G1.5 | 9.9 | 72.0 | 142 |
| 303040 | 7G1.5 | 11.9 | 100.8 | 203 |
| 303041 | 12G1.5 | 14.9 | 172.8 | 319 |
| 303042 | 18G1.5 | 17.3 | 259.2 | 462 |
| 303043 | 20G1.5 | 18.1 | 288.0 | 510 |
| 303044 | 25G1.5 | 21.1 | 360.0 | 647 |
| 303045 | 27G1.5 | 21.3 | 388.8 | 673 |
| 303046 | 30G1.5 | 21.7 | 432.0 | 736 |
| 303047 | 36G1.5 | 23.5 | 518.4 | 880 |
| 303048 | 3G2.5 | 9.9 | 72.0 | 150 |
| 303049 | 4G2.5 | 10.8 | 96.0 | 183 |
| 303050 | 5G2.5 | 11.8 | 120.0 | 228 |
