Nennspannung:Uo/U 600/1000V
Prüfspannung:4000V
Isolationswiderstand bei +20° C:(+20°C):≧20MΩx km
Biegeradius:
Bewegt:3 x Kabeldurchmesser Ø
Unbewegt:7.5 x Kabeldurchmesser Ø
Temperaturbereich:
Unbewegt:-5°C (bis) 90°C
Bewegt:-40°C (bis) 90°C
Strahlenbeständigkeit:≤80×10cJ/kg
Flammwidrigkeit gemäß:IEC 60332-1
●Cu-Litze blank, feinstdrähtig nach
●DIN VDE 0295 Kl.6, Sp.4, BS 6360 cl.6 bzw. IEC 60228 cl.6, jedoch bei 185 mm² bis 300 mm² reduzierter Einzeldraht- Ø max. 0,3 mm
●Aderisolation aus Spezial-PVC nach class 43, 90°C gem. UL Std.1581 Farbe schwarz oder grün-gelb
●Außenmantel aus Spezial-PVC Mischungstyp YM5 nach DIN VDE 0207-5 und class 43, 90°C gem. UL Std.1581
●Mantelfarbe: schwarz (RAL 9005)
●mit Metermarkierung

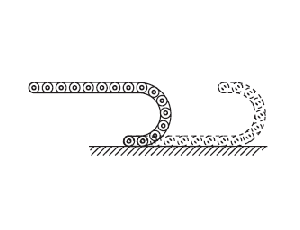

Als hochflexible Spezial-Schleppketten-Aderleitung in trockenen und feuchten Räumen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Diese Zwei-Norm-Aderleitung findet vorzugsweise Anwendung im exportorientierten Maschinenbau für häufige Hub- und Biegebeanspruchung an permanent bewegten Maschinenteilen in der Robotertechnik. Bei Anwendungen, die über standardmäßige Lösungen hinaus gehen (z. B. bei Kompostierungsanlagen oder Hochregal-Förderanlagen mit extrem hoher Verfahrgeschwindigkeit etc.) empfehlen wir Ihnen, unseren speziell entwickelten Erhebungsbogen für Energieführungssysteme, weitere Einsatzparameter siehe Auswahltabelle: Leitungen für Energieführungsketten im Kapitel "Technische Informationen". Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten.
| Art.-Nr. | Querschnitt qmm |
Außendurch-messer ca. mm |
Cu-Inhal ~kg/km |
Gewicht ca. kg/km |
|---|
