Nennspannung:Uo/U 600/1000V
Prüfspannung:4000V
Isolationswiderstand bei +20° C:(+20°C):≧20MΩx km
Biegeradius:
Bewegt:3 x Kabeldurchmesser Ø
Unbewegt:7.5 x Kabeldurchmesser Ø
Temperaturbereich:
Unbewegt:-5°C (bis) 90°C
Bewegt:-40°C (bis) 90°C
Strahlenbeständigkeit:≤80×10cJ/kg
Flammwidrigkeit gemäß:IEC 60332-1
●Cu-Litze blank, feinstdrähtig nach
●DIN VDE 0295 Kl.5, Sp.4 / IEC 60228 cl.5,jedoch bei 185 mm² bis 300 mm² reduzierter Einzeldraht- Ø max. 0,3 mm
●Aderisolation aus Spezial-PVC nach class 43, 90°C gem. UL Std.1581 Farbe schwarz oder grün-gelb
●Abschirmung aus Cu-Geflecht, verzinnt, Bedeckung ca. 85%
●Außenmantel aus Spezial-PVC Mischungstyp YM5 nach DIN VDE 0207-5 und class 43, 90°C gem. UL Std.1581
●Mantelfarbe: orange (RAL 9001)
●mit Metermarkierung

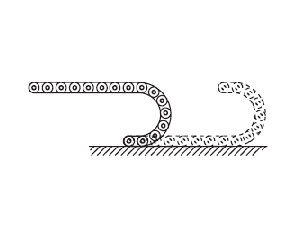

Als hochflexible Spezial-Schleppketten-Aderleitung in trockenen und feuchten Räumen bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung. Diese Zwei-Norm-Aderleitung findet vorzugsweise Anwendung im exportorientierten Maschinenbau für häufige Hub- und Biegebeanspruchung an permanent bewegten Maschinenteilen in der Robotertechnik. Bei Anwendungen, die über standardmäßige Lösungen hinaus gehen (z. B. bei Kompostierungsanlagen oder Hochregal-Förderanlagen mit extrem hoher Verfahrgeschwindigkeit etc.) empfehlen wir Ihnen, unseren speziell entwickelten Erhebungsbogen für Energieführungssysteme, weitere Einsatzparameter siehe Auswahltabelle: Leitungen für Energieführungsketten im Kapitel "Technische Informationen". Für den Einsatz in Energieführungsketten bitte Montageanweisung beachten.
| Art.-Nr. | Querschnitt qmm |
Außendurch-messer ca. mm |
Cu-Inhal ~kg/km |
Gewicht ca. kg/km |
|---|---|---|---|---|
| 306031 | 1G10 | 10,0 | 130,0 | 230,0 |
| 306032 | 1x10 | 10,0 | 130,0 | 230,0 |
| 306033 | 1G16 | 11,1 | 190,0 | 300,0 |
| 306034 | 1x16 | 11,1 | 190,0 | 300,0 |
| 306035 | 1G25 | 12,3 | 260,0 | 420,0 |
| 306036 | 1x25 | 12,3 | 260,0 | 420,0 |
| 306037 | 1G35 | 15,1 | 405,0 | 615,0 |
| 306038 | 1x35 | 15,1 | 405,0 | 615,0 |
| 306039 | 1G50 | 17,2 | 560,0 | 825,0 |
| 306040 | 1x50 | 17,2 | 560,0 | 825,0 |
| 306041 | 1G70 | 19,0 | 780,0 | 1090,0 |
| 306042 | 1x70 | 19,0 | 780,0 | 1090,0 |
| 306043 | 1G95 | 22,0 | 1030,0 | 1395,0 |
| 306044 | 1x95 | 22,0 | 1030,0 | 1395,0 |
| 306045 | 1G120 | 23,6 | 1285,0 | 1770,0 |
| 306046 | 1x120 | 23,6 | 1285,0 | 1770,0 |
| 306047 | 1G150 | 25,8 | 1570,0 | 1930,0 |
| 306048 | 1x150 | 25,8 | 1570,0 | 1930,0 |
| 306049 | 1G185 | 29,8 | 1940,0 | 2635,0 |
| 306050 | 1x185 | 29,8 | 1940,0 | 2635,0 |
| 306051 | 1G240 | 33,5 | 2530,0 | 3380,0 |
| 306052 | 1x240 | 33,5 | 2530,0 | 3380,0 |
| 306053 | 1G300 | 36,2 | 3140,0 | 4120,0 |
| 306054 | 1x300 | 36,2 | 3140,0 | 4120,0 |
